護岸ブロックのテクスチャー証明の申請について

１．はじめに

   平成23年10月に「多自然川づくりポイントブックⅢ」が発刊され、護岸が露出する場合は、護岸の素材に適度なテクスチャー（素材の持つ質感、肌理）を持たせると明記されました。また、平成26年3月に改定された「美しい山河を守る災害復旧基本方針」においても、同様の内容が明記されました。しかし、具体的なテクスチャーの計測手法が示されていないこともあり、個々の護岸ブロックのテクスチャーを実際に評価することは困難でした。
　そこで、(国研)土木研究所自然共生研究センターと（公社）全国土木コンクリートブロック協会（以下、当協会という。）との共同研究の一環として、護岸ブロックのテクスチャーの景観評価方法を開発しました。これは、護岸ブロック表面の画像データから抽出した輝度の標準偏差を指標としてテクスチャーを定量的に評価する方法です。当協会では、この共同研究の成果を基に、護岸ブロックのテクスチャーの計測方法等について詳細を示した「護岸ブロックのテクスチャー計測マニュアル（案）」（以下、マニュアル（案））を作成し、テクスチャー証明書を発行する業務を始めることといたしました。この業務は、マニュアル（案）に沿ってテクスチャー証明の申請が行われた護岸ブロックについて、当協会でテクスチャー解析を行い、テクスチャー計測方法およびテクスチャー解析結果が妥当かどうか判定し、テクスチャー証明書を発行するものです。

　実際のテクスチャー計測に当っては、マニュアル（案）を活用していただき、円滑にテクスチャー計測が行われることを期待しています。

２．申請の流れ

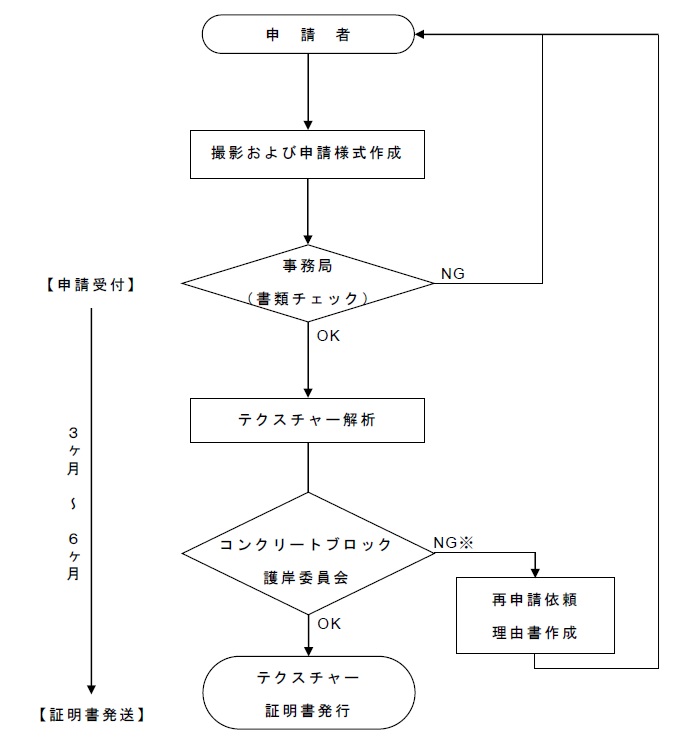

申請から証明書発行までの流れ（下図）

※ 判定委員会でNGとなるのは、撮影条件に不備がある場合、またはテクスチャー解析結果が妥当でないと判定された場合です。　

３．申請方法

　申請したい護岸ブロックについて、マニュアル（案）および様式（記入例）を参考に「様式－１、２」を作成願います。また、写真撮影に当たっては、「写真撮影時のチェックシート」をご活用下さい。「様式－１、２」が作成できましたら、申請資料（様式-1、様式-2、写真データ、カタログ等）を下記の方法で事務局へお送り下さいますようお願い致します。
　なお、工業会等で開発した製品、およびOEM製品等の場合、開発元が申請を行ってください。ただし、開発元の同意を得た上で、製造会社が申請を行うこともできます。※申請の際に開発元と製造会社の間で発生した問題に関して、当協会は一切の責任を負わないことをご了承願います。

1. 護岸ブロックのテクスチャー計測マニュアル（案）
   • 護岸ブロックのテクスチャー計測マニュアル（案）

2. 申請様式および写真撮影時のチェックシート

   • 様式-１（テクスチャー）
   • 様式-１（テクスチャー 記入例）
   • 様式-２（テクスチャー）
   • 様式-２（テクスチャー 2種類）
   • 様式-２（テクスチャー 記入例 小型）
   • 様式-２（テクスチャー 記入例 大型）
   • 様式-２（テクスチャー 記入例 大型 緩傾斜）
   • 様式-２（テクスチャー 2種類 記入例 大型 緩傾斜）  （準備中）
   • 写真撮影時のチェックシート(テクスチャー)

3. 申請資料と送付方法


   申請資料	資料の形式	送付方法	備考
   様式-1	原本※	郵便等で送付	社印を押印済みのもの
   	WORDデータ※	メールもしくはCD-R等にコピーして郵便等で送付	社印なしのデータ
   様式-2	WORDデータ		可能であれば、カラー印刷したものを送付
   写真データ	JPEGデータ		テクスチャー解析用の写真として様式-2の「撮影写真」の写真データをすべて送付
   カタログ等	PDFデータ		対象ブロックの概略寸法形状が判るもの

　　　※様式-1については、原本とWORDデータの両方を送付願います。

４．資料の提出先

５．テクスチャー判定費用

　一般　15,000円　　　会員　10,000円

※請求書は、テクスチャ―証明書と一緒にお送りさせていただきます。
